Description

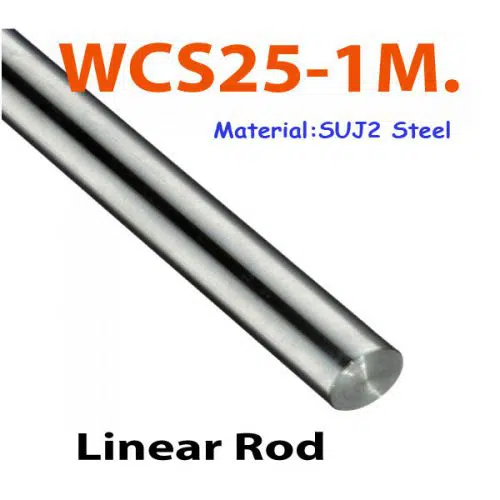

WCS25mm-SUJ2 แท่งเพลา Linear Rod

WCS 25mm linear shaft length 1000mm chrome plated

Item specifics
Guide Width or Diameter: 25mm
Guide Length: 1000mm
Model Number: WCS25

Product Description
Type : Linear shaft
Diameter : 25mm
Length : 1000mm
Material : SUJ2 high-carbon steel,chrome plated,quenching hard shaft
Precision : G6
Hardness : About HRC58-60
Package content : 1pcs 25mm-1000mm

Linear Shaft
เพลาเชิงเส้นใช้กันอย่างแพร่หลายในระบบเกียร์อัตโนมัติ เช่น หุ่นยนต์อุตสาหกรรม เครื่องบันทึกอัตโนมัติ เครื่องพิมพ์ที่มีความแม่นยำ เครื่องจักรงานไม้ และอุปกรณ์อัตโนมัติทางอุตสาหกรรมอื่นๆ ในเวลาเดียวกัน เนื่องจากความแข็งแกร่ง จึงสามารถยืดอายุการส่งผ่านของเครื่องมือที่มีความแม่นยำทั่วไปได้

วัสดุ: CK45, Gcr15, SUS440C
ความแข็ง: HRC60+-2 (SUS440C:HRC58)
ความอดทน: g6/h6
ความหยาบ: ไม่เกิน 0.8-0.3 มม
เส้นผ่านศูนย์กลาง: 3 มม. – 120 มม. (CK45, Gcr15) 3 มม. – 40 มม. (SUS440C)
ความยาว: 100 มม. – 3010 มม. (มีให้เลือก 6000 มม.)
ความตรง: 100 มม. ไม่เกิน 5 ไมโครเมตร(µ m) หรือหนึ่งในพันมิลลิเมตร (0.001 มม.)
ความกลม: ไม่เกิน 3.0 ไมโครเมตร(µ m)(Rmax) หรือหนึ่งในพันมิลลิเมตร (0.001 มม.)

*เราสามารถจัดหาเพลาวัสดุ CK45, Gcr15, SUS440C และเพลากลวงได้

CK45
CK45 เป็นชื่อของเหล็กกล้าคาร์บอนปานกลางที่มีคาร์บอนประมาณ 0.45% และมีความแข็งแรงสูง ทนทานต่อแรงเสียดสี และสามารถชุบแข็งได้ด้วยเปลวไฟหรือไฟฟ้า เหล็ก CK45 มีมาตรฐานตาม DIN 17200 และเทียบเท่ากับ S45C ของ JIS G4051 หรือ 1045 ของ AISI เหล็ก CK45 มักใช้ในการผลิตชิ้นส่วนเครื่องจักร เช่น เฟือง เพลา ก้านสูบ สลัก สกรู แม่พิมพ์ปั๊ม ค้อน แหวนล็อค/ปะเก็นขาล็อค เป็นต้น.

Gcr15
Gcr15 เป็นเหล็กกล้าตลับลูกปืนคาร์บอนโครเมียมปานกลางชนิดหนึ่งที่มีความสามารถในการชุบแข็งสูง มีความแข็งสูง มีความล้าเมื่อสัมผัสสูง มีความคงตัวของมิติที่ดีและทนทานต่อการกัดกร่อน เป็นที่รู้จักกันว่า 52100, 100Cr6 หรือ SUJ2 ในมาตรฐานอื่นๆ Gcr15 ใช้ทำชิ้นส่วนตลับลูกปืนต่างๆ เช่น แหวน ลูกบอล ลูกกลิ้ง กรง ฯลฯ นอกจากนี้ยังสามารถใช้ทำชิ้นส่วนเครื่องจักรกลอื่นๆ ที่ทนทานต่อการสึกหรอสูงและมีความแข็งแรงสูง เช่น เกียร์ เพลา ลูกสูบ หมัด ตาย ฯลฯ Gcr15 มีองค์ประกอบทางเคมีประมาณ 0.95-1.05% C, 0.15-0.35% Si, 0.25-0.45% Mn, 1.40-1.65% Cr และน้อยกว่า…
Gcr15 สามารถอบชุบด้วยความร้อนได้โดยการดับและแบ่งเบาเพื่อปรับปรุงความแข็งและความต้านทานการสึกหรอ พารามิเตอร์การรักษาความร้อนทั่วไปคือ: การดับที่อุณหภูมิ 830-860 °C การระบายความร้อนด้วยน้ำมันหรือการระบายความร้อนด้วยอากาศ การแบ่งเบาบรรเทาที่ 150-170 °C สำหรับการอบอุณหภูมิต่ำ หรือที่ 200-260 °C สำหรับการอบคืนตัวที่อุณหภูมิสูง
Gcr15 ตั้งชื่อตามปริมาณโครเมียม (Cr) และปริมาณคาร์บอน (C) เลข 15 แสดงว่ามีปริมาณคาร์บอนเฉลี่ยอยู่ที่ 0.15%
-Gcr15 เป็นมาตรฐานของจีนสำหรับเหล็กตลับลูกปืน ซึ่งเทียบเท่ากับมาตรฐานอเมริกา 52100 มาตรฐานยุโรป 100Cr6 (1.3505) มาตรฐานเยอรมัน 100Cr6 (1.3505) มาตรฐานญี่ปุ่น SUJ2 และมาตรฐาน ISO 100Gr6.

SCS440C
SCS440C เป็นเหล็กกล้าไร้สนิมชนิด Martensitic Stainless Steel ที่สมามารถทำค่าความแข็งได้สูงที่สุดโดยการอบแข็ง และทนต่อการกัดกร่อนได้ดี มันเป็นส่วนหนึ่งของกลุ่ม 440 ซีรี่ส์ที่ประกอบด้วย 440A, 440B, 440C และ 440F โดยทั่วไปแล้ว SCS440C มีปริมาณคาร์บอนสูงสุดในกลุ่มนี้ (0.95-1.20%) ซึ่งทำให้มันมีค่าความแข็ง (Hardness) และค่าการสึกหรอ (Wear Resistance) ที่ดีที่สุด
SCS440C เหมาะสำหรับใช้ในการผลิตตลับลูกปืน, เครื่องมือตัด, หัวฉีดพลาสติก, และมีดคุณภาพสูง

ค่าความแข็ง HRC60
HRC60 คือค่าความแข็งของวัสดุในระบบ Hardness Rockwell C ซึ่งเป็นระบบการวัดความแข็งของวัสดุต่างๆ โดยการกดน้ำหนักลงบนพื้นผิวของวัสดุแล้วเอามาคำนวณเป็นระดับความแข็ง.
เหล็กกล้าที่มีค่า HRC60 จะมีความแข็งแรงสูง ทนทานต่อการสึกหรอ และสามารถชุบแข็งได้ดี เหล็กกล้า HRC60 มักใช้ในการผลิตชิ้นส่วนเครื่องจักรที่ต้องการความแข็งแรง เช่น ใบมีด สลัก แม่พิมพ์ปั๊ม ค้อน เป็นต้น.

Packaging Details
Unit Type: piece
Package Weight: 6.000kg (13.23lb.)
Package Size: 60cm x 20cm x 25cm (23.62in x 7.87in x 9.84in)
