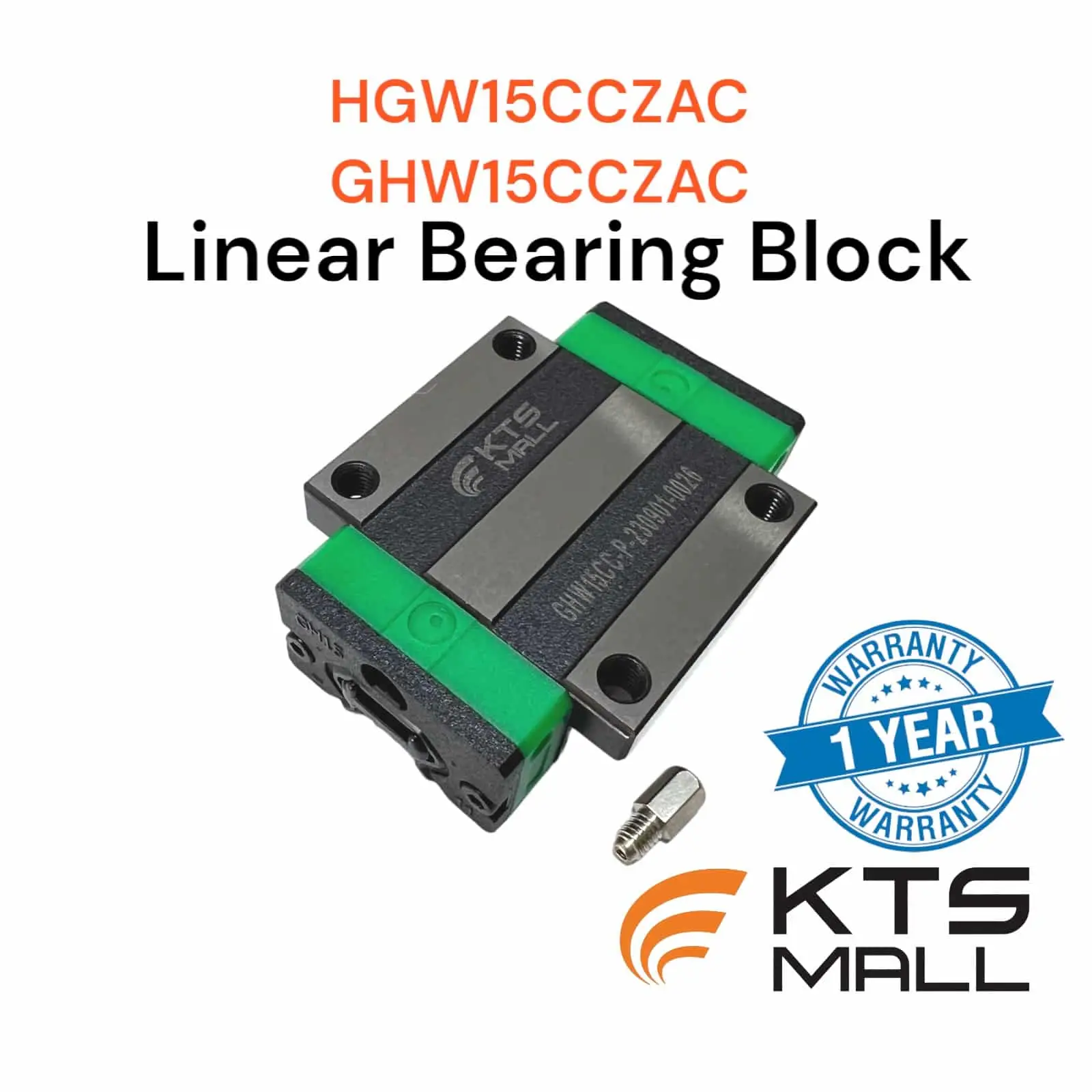

HGW15CC Linear Carriage Block

Description

HGW15CC Linear Carriage Block
15mm HGW15CC/GHW15CCZAC Linear Carriage Block for HGW15CC Linear Guide HGW15CC

Item specifics
Brand Name:                         KTS Mall

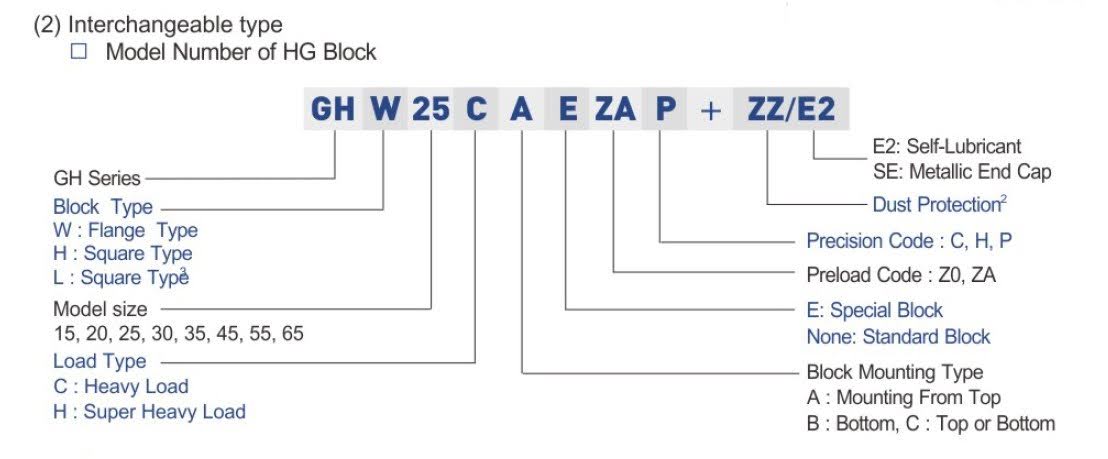

Model Number:                     HGW15CCZAC
Guide Width or Diameter:     15

KN✖️1000➗9.8＝Load force（KG）
Load แรงเคลื่อนที่ (Dynamic)  = 14.7×1000/9.8  = 1500 Kg
Load แรงคงที่ (Static) = 23.47×1000/9.8 = 2394.9 Kg

Product Description

GH Series จึงมีอายุการใช้งานยาวนานด้วยความเร็วสูง ความแม่นยำสูง และการเคลื่อนที่เชิงเส้นที่ราบรื่น.

Features of GH Series
คุณสมบัติของซีรีย์ GH
1.Self-aligning capability ความสามารถในการจัดตำแหน่งตนเอง.
By design,the circular-arc groove has contact points at 45 degrees. GH series can absorb most installation errors due to surface irregularities and provice smooth linear motion through the eastic deformation of rolling elements and the shift f contact points. Self-aligning capability. high accuracy and smooth operation can be obtained with an easy installation.
จากการออกแบบ ร่องส่วนโค้งวงกลมมีจุดสัมผัสที่ 45 องศา ซีรีส์ GH สามารถดูดซับข้อผิดพลาดในการติดตั้งส่วนใหญ่ได้เนื่องจากความผิดปกติของพื้นผิว และให้การเคลื่อนที่เชิงเส้นที่ราบรื่นผ่านการเสียรูปทางทิศตะวันออกขององค์ประกอบกลิ้งและการเปลี่ยนจุดสัมผัส ความสามารถในการจัดตำแหน่งตนเอง ความแม่นยำสูงและการทำงานที่ราบรื่นสามารถทำได้ด้วยการติดตั้งง่าย.

2.Interchangeability ความสามารถในการแลกเปลี่ยนกันได้.
Beacuse of precision dimensional control, the dimensional tolerance of GH/HG series can be kept in a reasonable range, which means that any blocks and any rails in a specific series can be used together while maintaining dimensional tolerance. And a retainer is added to prevent the balls from falling out when the blocks are removed from the rail.
เนื่องจากการควบคุมมิติที่แม่นยำ พิกัดความเผื่อมิติของซีรีส์ GH/HG จึงสามารถรักษาไว้ในช่วงที่เหมาะสมได้ ซึ่งหมายความว่าบล็อกและรางใดๆ ในซีรีส์เฉพาะสามารถใช้ร่วมกันได้ในขณะที่ยังคงรักษาพิกัดความเผื่อมิติไว้ได้ และมีการเพิ่มรีเทนเนอร์เพื่อป้องกันไม่ให้ลูกบอลหลุดออกเมื่อถอดบล็อกออกจากราง

3.High rigidity in all four directions มีความแข็งแกร่งสูงทั้งสี่ทิศทาง
Because of the four-row design. the GH/HG series linear guideway has equal load ratings in the radial, reverse radial and lateral directions. Furthermore, the circular-arc groove a provides a wide-contact width between the balls and the groove raceway allowing large permissible loads and high rigidity.
เนื่องจากการออกแบบสี่แถว รางนำเชิงเส้นตรงซีรีส์ GH/HG มีพิกัดโหลดเท่ากันในทิศทางแนวรัศมี แนวรัศมีย้อนกลับ และทิศทางด้านข้าง นอกจากนี้ ร่องส่วนโค้งวงกลมยังให้ความกว้างหน้าสัมผัสที่กว้างระหว่างลูกบอลและร่องน้ำของร่อง ทำให้สามารถรับน้ำหนักได้มากและมีความแข็งแกร่งสูง

Packaging Details
Unit Type: pieces
Package Weight: 0.2
Package Size: 10cm x 10cm x 10cm
