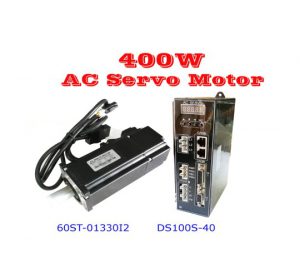

DS100S-40 AC Servo Driver

Description

การ Set Model Motor ใน Servo Driver

PA0=385, PA1=ประเภทมอเตอร์:
กดปุ่มย้อนกลับ ← ไปยังเลเยอร์แรก จากนั้นกดปุ่มขึ้น ↑หรือปุ่มลง ↓ เพื่อเลือกโหมด PA และกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ที่สอง กดปุ่มขึ้น ↑ หรือปุ่มลง ↓ เพื่อตั้งค่าเป็น 0 จากนั้นกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ที่สาม และกดปุ่มขึ้น ↑ หรือปุ่มลง ↓ เพื่อตั้งค่า 385 กดปุ่ม SET เพื่อบันทึก จากนั้นกดปุ่มย้อนกลับ←เพื่อย้อนกลับไปยัง PA–layer และกดปุ่ม SET เพื่อเข้าสู่มัน ตั้งค่าเป็น 1 (PA1) จากนั้นกดปุ่ม SET เพื่อตั้งค่ารหัสมอเตอร์ของคุณโดยขึ้นคีย์↑หรือลง คีย์ ↓ เช่น ถ้ามอเตอร์ของคุณเป็น 80ST-M02430 โปรดตั้งค่า PA1 เป็น 80 แล้วกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ถัดไปและเลือกรุ่น 02430 สุดท้ายให้กดปุ่ม SET สักครู่จนกว่าหน้าจอจะกะพริบ 2 ครั้ง . อย่าลืมรีเซ็ตพลังงานหลังจากตั้งค่า































































































การ Set Model Motor ใน Servo Driver

PA0=385, PA1=ประเภทมอเตอร์:

• กดปุ่มย้อนกลับ ← ไปยังเลเยอร์แรก จากนั้นกดปุ่มขึ้น ↑หรือปุ่มลง ↓ เพื่อเลือกโหมด PA
• และกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ที่สอง กดปุ่มขึ้น ↑ หรือปุ่มลง ↓ เพื่อตั้งค่าเป็น 0 จากนั้นกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ที่สาม
• และกดปุ่มขึ้น ↑ หรือปุ่มลง ↓ เพื่อตั้งค่า 385 กดปุ่ม SET เพื่อบันทึก
• จากนั้นกดปุ่มย้อนกลับ←เพื่อย้อนกลับไปยัง PA–layer และกดปุ่ม SET เพื่อเข้าสู่มัน ตั้งค่าเป็น 1 (PA1)
• จากนั้นกดปุ่ม SET เพื่อตั้งค่ารหัสมอเตอร์ของคุณโดยขึ้นคีย์↑หรือลง คีย์ ↓ เช่น ถ้ามอเตอร์ของคุณเป็น 80ST-M02430 โปรดตั้งค่า PA1 เป็น 80 แล้วกดปุ่ม SET เพื่อเข้าสู่เลเยอร์ถัดไปและเลือกรุ่น 02430 สุดท้ายให้กดปุ่ม SET สักครู่จนกว่าหน้าจอจะกะพริบ 2 ครั้ง . อย่าลืมรีเซ็ตพลังงานหลังจากตั้งค่า

TEST SERVO MOTOR

1.Set Parameter PA4=1 (Speed control Mode)
2.Set PArameter PA21=100 (Selected Speed )
3.Set Parameter PA22=3 (Jog Speed Command)
4.Set Parameter PA53=1 (Enable Mode)
5.RESET POWER
6.Selected Function Jr-
7.Press up key ↑or down key ↓to test Motor

PACKING:

1  x  DS100S-40 AC Servo Driver

1 x English Manual (DownLoad)
