ADT8920 2-axis Motion control card

Description

การต่อแบบคอมมอน +

ADT8920 การ์ดควบคุมการเคลื่อนไหว 2 แกน

การแนะนำ

-การ์ด ADT8920A1 เป็นการ์ดควบคุมเซอร์โว/สเต็ปปิ้ง 2 แกนที่มีประสิทธิภาพสูงบนบัส PCI และรองรับปลั๊กแอนด์เพลย์ ในขณะที่ระบบหนึ่งสามารถรองรับการ์ดควบคุมได้สูงสุด 16 ใบ และควบคุมเซอร์โว/สเต็ปปิ้งมอเตอร์ได้ถึง 32 บรรทัด
– วิธีเอาท์พุตพัลส์อาจเป็นพัลส์เดี่ยว (พัลส์ + ทิศทาง) หรือพัลส์คู่ (พัลส์ + พัลส์) โดยมีความถี่พัลส์สูงสุด 2MHz มีการใช้เทคโนโลยีขั้นสูงเพื่อให้แน่ใจว่าความถี่ที่ยอมรับได้จะน้อยกว่า 0.1% แม้จะมีความถี่เอาต์พุตสูง
– รองรับการสอดแทรกเชิงเส้น 2 แกนด้วยความเร็วการแก้ไขสูงสุด 1MHz
– สัญญาณภายนอก (ล้อมือหรือสัญญาณอินพุตทั่วไป) การขับขี่สามารถเป็นแบบคงที่หรือต่อเนื่องได้
– ด้วยการล็อคตำแหน่ง คุณสามารถล็อคค่าของตัวนับตรรกะหรือตัวนับตำแหน่งจริงได้
– สามารถตั้งค่าความเร็วเป็นความเร็วคงที่หรืออัตราเร่ง/ลดความเร็วแบบสี่เหลี่ยมคางหมูได้
– คุณสมบัติแคชฮาร์ดแวร์ที่มีความจุล่าช้า
-I/O เวลาตอบสนองประมาณ 500µs
– การจัดการตำแหน่งสามารถทำได้ผ่านตัวนับขึ้น/ลง ใช้เพื่อจัดการตำแหน่งตรรกะของเอาต์พุตพัลส์ที่ขับเคลื่อนภายใน
– ตัวนับสูงสุด 32 หลัก พิเศษช่วงคือ 2, 147, 483, 648̴̴̴̴ ̴ + 2147, 783,647 ระบบยังมีไลบรารีการพัฒนา DOS/WINDOWS95/98/NT/2000/XP/WINCE และเปิดใช้งานการพัฒนาซอฟต์แวร์ใน VC++, VB, BC++, LabVIEW, Delphi และ C++Builder

คุณสมบัติหลัก

– บัส PCI 32 หลัก เปิดใช้งาน Plug & Play
– อินพุตและเอาต์พุตทั้งหมดอยู่ภายใต้การแยกโฟโตอิเล็กทริกคัปเปิ้ลซึ่งมีความทนทานต่อการรบกวน
-2 แกนควบคุมเซอร์โว/สเต็ปปิ้งมอเตอร์ โดยทุกแกนสามารถเคลื่อนที่ได้อย่างอิสระโดยไม่มีผลกระทบซึ่งกันและกัน
– ความทนทานต่อความถี่สำหรับเอาต์พุตพัลส์น้อยกว่า 0.1%
– ความถี่เอาต์พุตพัลส์สูงสุดคือ 2MHz
– เอาต์พุตพัลส์อาจเป็นเดี่ยว (พัลส์ + ทิศทาง) หรือสองครั้ง (พัลส์ + พัลส์)
-ทั้ง 2 แกนมีอินพุตป้อนกลับตำแหน่งในการนับ 32 หลัก ให้ช่วงการนับสูงสุด -2, 147, 483, 648̴̴̴̴ ̴ + 2147, 783,647
– การเร่งความเร็ว / การชะลอตัวของสี่เหลี่ยมคางหมู
การแก้ไขเชิงเส้นแบบ 2 แกน
– ความเร็วในการแก้ไขสูงสุด: 1MHz
-I/O เวลาตอบสนองประมาณ 500µs
– การทำงานของ Handwheel และสัญญาณภายนอก การล็อคตำแหน่ง การแคชฮาร์ดแวร์ความจุสูง
– การอ่านค่าตรรกะ ความเร็วจริง และความเร็วในการขับขี่แบบเรียลไทม์ขณะเคลื่อนที่

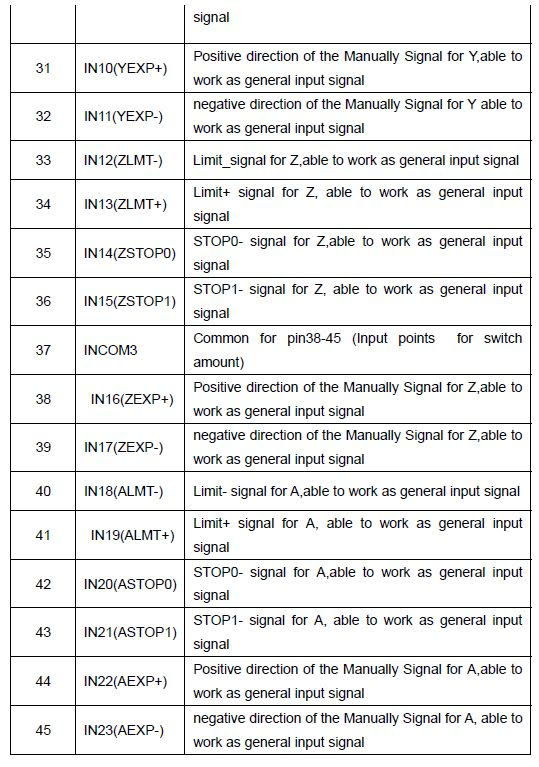

อินพุตดิจิตอล -24 บรรทัด (แต่ละแกนของการตอบสนองตำแหน่งอาจใช้เป็น 2 จุดอินพุต ทั้งหมด 8)
– อินพุตจำกัดสองอันสำหรับแต่ละแกนสามารถตั้งค่าเป็นศูนย์และทำงานเป็นอินพุตทั่วไปได้
– รองรับการ์ดควบคุมสูงสุด 16 ใบภายในระบบเดียว
-DOS/WINDOWS95/98/NT/2000/XP/WIN CE รองรับ

แอปพลิเคชั่น

– ระบบการแกะสลักแบบหลายแกน
-ระบบหุ่นยนต์
-ระบบการวัดพิกัด
– ระบบ CNC แบบ PC-base

Packing:

1pcs x ADT8920 2-axis Motion control card

*USER MANUAL
