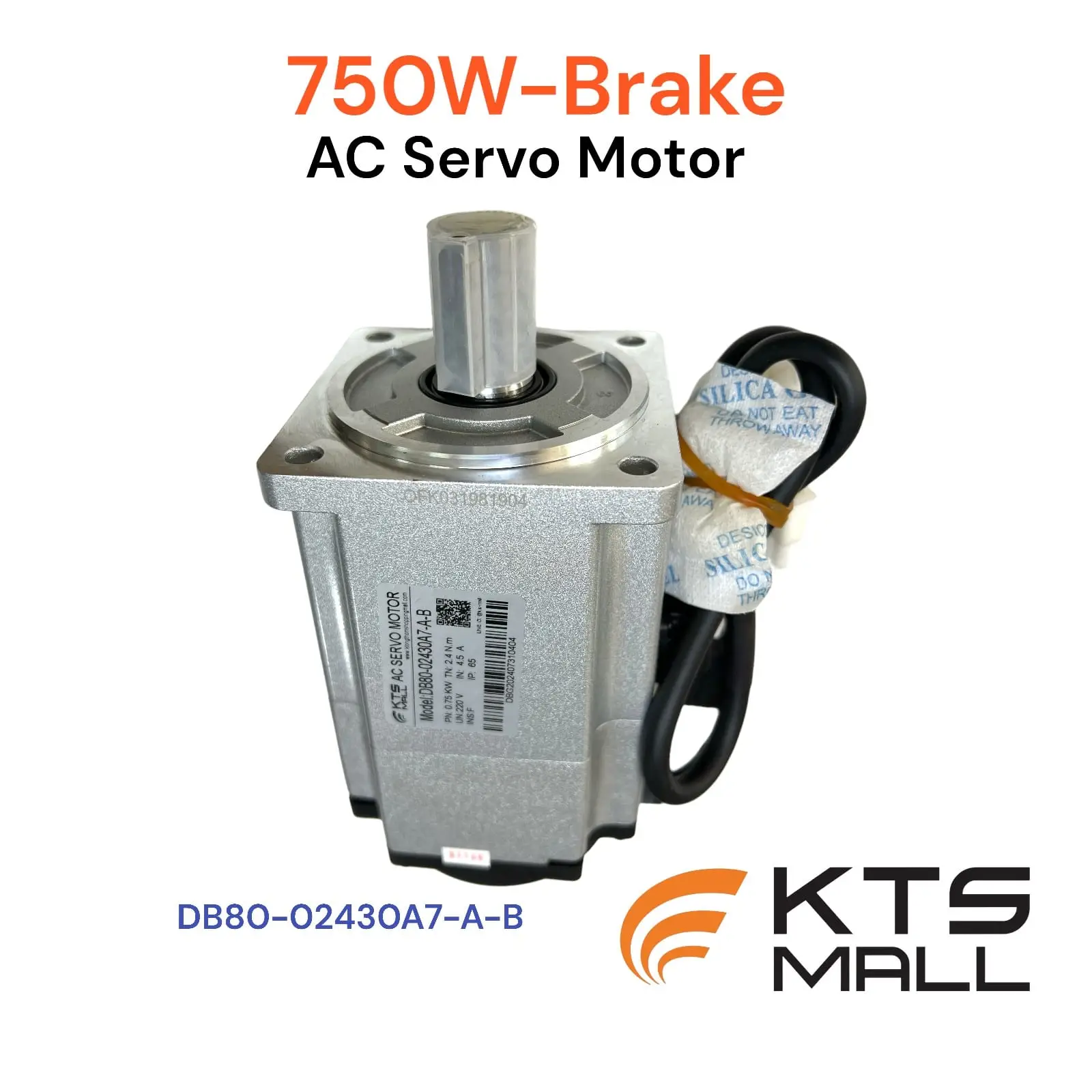

750W-Brake Absolute AC Servo Motor

Description

750W-Brake Absolute AC Servo Motor

0.75KW with Brake DB80-02430A6-A-B

Specification

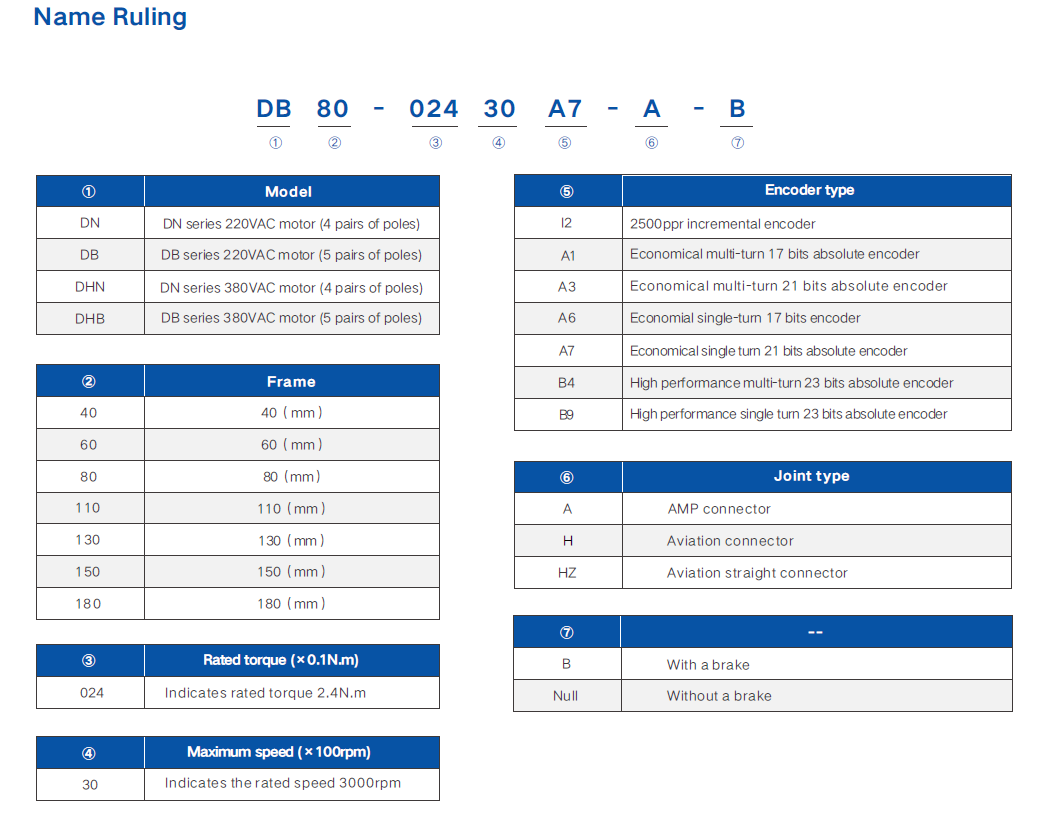

Model: DB80-02430A6-A-B (17 Bit Absolute Encoder)
Rate Power: 0.75KW
Rate Voltage: 220V.
Rate Current: 4.7A
Peak Current: 14.5A
Rate Torque:  2.39 N.m
Peak Torque:  7.17 N.m
Rate Speed:   3000rpm.
Max Speed:  6000rpm.
Constant Voltage(V/1000r.min): 33
Torque Coefficient:  0.51 N.m/A
Line-lineResistance:   1.09Ω
Line-lineInductance:  4.6 mH
Rotor Inertia:  1.48 x 10¯⁴
Pole Pairs:  10
Insulation Class:   F(155°C)

Description:

เอซีเซอร์โวมอเตอร์ (AC Servo Motor)

เซอร์โวมอเตอร์หมายถึงเครื่องยนต์ที่ควบคุมการทำงานของส่วนประกอบทางกลในระบบเซอร์โว เป็นอุปกรณ์ส่งกำลังทางอ้อมที่ช่วยมอเตอร์เซอร์โวมอเตอร์สามารถควบคุมความเร็วและตำแหน่งที่มีความแม่นยำสูง ในขณะเดียวกันก็แปลงสัญญาณแรงดันไฟฟ้าเป็นแรงบิดและความเร็วเพื่อขับเคลื่อนวัตถุควบคุม ความเร็วในการทำงานของโรเตอร์เซอร์โวมอเตอร์ถูกควบคุมโดยสัญญาณอินพุตและสามารถตอบสนองได้อย่างรวดเร็ว ในระบบควบคุมอัตโนมัติ มันถูกใช้เป็นแอคทูเอเพื่อแรนด์ที่มีลักษณะของค่าคงที่เวลาทางกลไฟฟ้าขนาดเล็กและความเป็นเชิงเส้นสูง มันสามารถแปลงสัญญาณไฟฟ้าที่ได้รับเป็นการเคลื่อนที่เชิงมุม หรือเชิงมุมความเร็วบนเพลามอเตอร์และส่งออก คุณสมบัติหลักคือไม่มีการหมุนตัวเองเมื่อไม่มีแรงดันสัญญาณ และความเร็วจะลดลงด้วยความเร็วสม่ำเสมอพร้อมกับแรงบิดที่เพิ่มขึ้น

P Series AC Servo System Description

คุณสมบัติของระบบเซอร์โว AC แบบพัลส์
ฟังก์ชั่นการควบคุมการเคลื่อนไหวภายในที่แข็งแกร่งซึ่งสามารถรับรู้ตำแหน่ง ความเร็ว แรงบิด โหมดการควบคุมกลับบ้าน นอกจากนี้ยังรองรับการควบคุม I/O
และโปรโตคอล Modbus RTU มาตรฐานอีกด้วย สามารถแทนที่ PLC ได้บางส่วน ซึ่งช่วยประหยัดต้นทุน.

ง่ายต่อการเชื่อมต่อกับหน้าจอสัมผัส (HMI)

ควบคุมง่าย
ประหยัดสายไฟ
ตั้งค่าพารามิเตอร์และการตรวจสอบสถานะ

ตระหนักถึง RS485 เพื่อให้เคลื่อนไหวผ่านPLC

PLC พร้อมอินเตอร์เฟส RS485
ควบคุมและตั้งโปรแกรมได้ง่าย
บันทึกจุดเอาท์พุต PLC

ควบคุมโดยตรงผ่าน Swithes

กรณีควบคุมการเคลื่อนไหวอย่างง่าย
การออกแบบต้นทุนต่ำ
การควบคุมการเคลื่อนที่ของจุดแบบวงกลม

ผ่านโมดูล I/O ของ PLC

ต้องการโมดูลเอาต์พุตพัลส์ PLC
ลดต้นทุนการออกแบบระบบ
ควบคุมและใช้งานได้ง่ายขึ้น

PACKING:
1 อัน x 750W-Brake 17bit Absolute AC Servo Motor
น้ำหนัก: 2.4Kg
Size: 18cm x 24cm x 15cm
