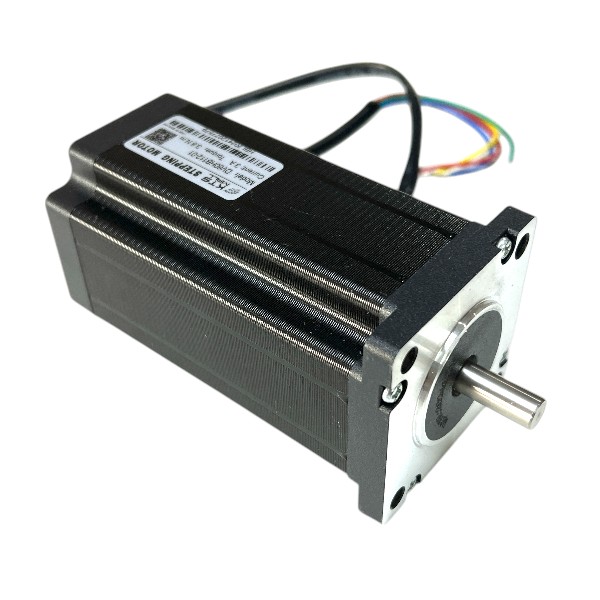

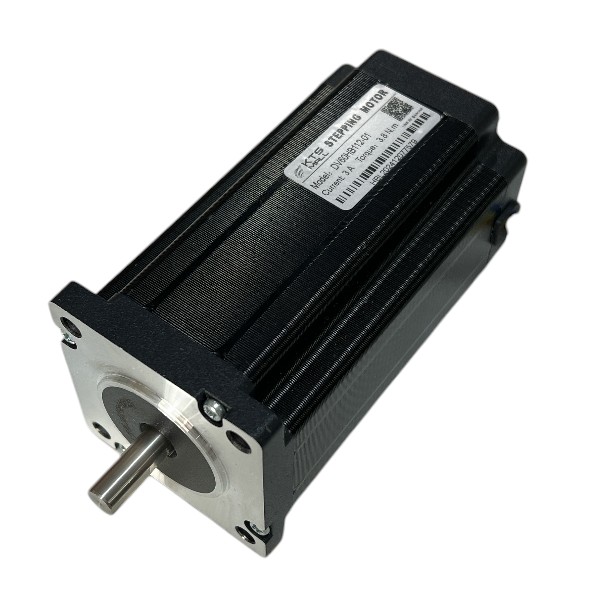

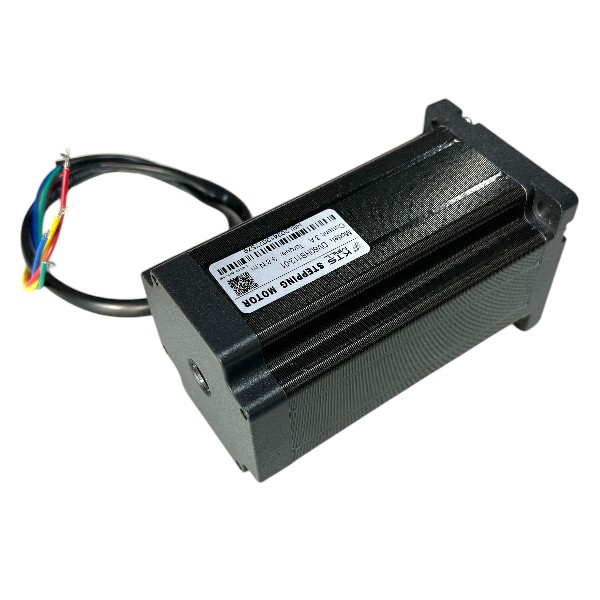

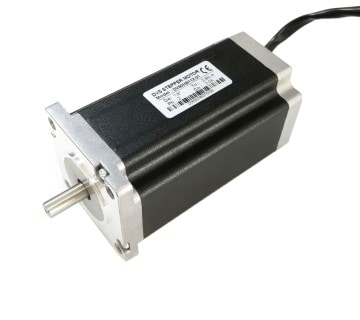

60HB112-01 Stepper Motor Tn 3.8 N.m.

รายละเอียดสินค้า:

มอเตอร์สเต็ปปิ้ง DV60HB112-01 เป็นมอเตอร์ที่ออกแบบมาเพื่อการควบคุมตำแหน่งและการเคลื่อนที่อย่างแม่นยำ รองรับงานที่ต้องการความเสถียรสูง เหมาะสำหรับงานอุตสาหกรรมและเครื่องจักรที่ใช้ระบบควบคุมแบบ CNC หรือ Automation

คุณสมบัติทางเทคนิค (Technical Specifications):

• ประเภทมอเตอร์: มอเตอร์สเต็ปปิ้ง 2 เฟส (2-Phase Stepper Motor)
• ขนาดเฟรม: 60 มม. (NEMA 24)
• แรงบิดสูงสุด (Holding Torque): 3.0 นิวตันเมตร (Nm)
• จำนวนสเต็ป (Step Angle): 1.8° ต่อสเต็ป
• กระแสไฟฟ้า (Rated Current): 4.2 แอมแปร์/เฟส
• ความต้านทานต่อเฟส (Phase Resistance): 0.9 โอห์ม
• ความเหนี่ยวนำต่อเฟส (Phase Inductance): 3.2 mH
• ความยาวของตัวมอเตอร์: 112 มม.
• น้ำหนักมอเตอร์: 1.9 กิโลกรัม
• ชนิดเพลาขับ (Shaft Type): เพลาขับแบบเรียบ ขนาด 8 มม.
• อุณหภูมิการทำงาน (Operating Temperature): -10 °C ถึง 50 °C
• ระดับการป้องกัน: IP20 (เหมาะสำหรับการใช้งานภายในอาคาร)
• วัสดุโครงสร้าง: โลหะคุณภาพสูง พร้อมระบบระบายความร้อน

วัตถุประสงค์การใช้งาน:

• เครื่อง CNC (Computer Numerical Control): ใช้ในการควบคุมแกน X, Y, Z เพื่อการตัดและขึ้นรูปชิ้นงานอย่างแม่นยำ
• เครื่องพิมพ์ 3D (3D Printers): ควบคุมการเคลื่อนที่ของหัวพิมพ์ เพื่อการพิมพ์ชิ้นงานที่ซับซ้อนและมีความละเอียดสูง
• แขนกลอัตโนมัติ (Robotics): ใช้สำหรับควบคุมมุมหมุนและตำแหน่งการทำงาน
• เครื่องบรรจุภัณฑ์ (Packaging Machines): ใช้ในการควบคุมสายพานลำเลียงและหัวจ่ายบรรจุภัณฑ์
• เครื่องตัดเลเซอร์และพลาสม่า: ให้ความแม่นยำในการเคลื่อนที่ระหว่างการตัด
• เครื่องจักรในงานอุตสาหกรรมอื่น ๆ: เช่น เครื่องม้วนสายไฟ เครื่องประกอบชิ้นส่วนอัตโนมัติ

จุดเด่นของสินค้า:

• ความแม่นยำสูง: สเต็ปมุม 1.8° ช่วยให้การหมุนและควบคุมตำแหน่งมีความละเอียด
• ทนทานและใช้งานได้ยาวนาน: โครงสร้างมอเตอร์ทำจากวัสดุคุณภาพสูง ช่วยยืดอายุการใช้งาน
• รองรับงานที่ต้องการแรงบิดสูง: แรงบิด 3.0 Nm รองรับการทำงานกับโหลดที่หลากหลาย
• การกระจายความร้อนที่ดี: ช่วยป้องกันมอเตอร์ร้อนเกินไประหว่างการทำงาน

สรุป:

มอเตอร์สเต็ปปิ้งรุ่น DV60HB112-01 เป็นโซลูชันที่เหมาะสำหรับงานอุตสาหกรรมและระบบควบคุมอัตโนมัติที่ต้องการความแม่นยำสูง ใช้งานได้หลากหลายประเภท ช่วยเพิ่มประสิทธิภาพการทำงานของเครื่องจักรและระบบได้อย่างมีประสิทธิภาพ

ข้อกำหนดทั่วไป:

ความแม่นยำของมุมขั้นตอน:          + -5%
ความต้านทานความแม่นยำ:          + – 10%
ความแม่นยำของการเหนี่ยวนำ:    + – 20%
อุณหภูมิที่เพิ่มขึ้น:                   80deg สูงสุด
อุณหภูมิ:                         -20deg —- + 50deg
ความแข็งแกร่งของ Direction:      500VAC, 1 นาที
ความต้านทานของฉนวน:             100ohm Min, 500VDC
โหลดรัศมีที่อนุญาต:                 สูงสุด 0.02 มม. (โหลด 450 กรัม)
โหลดแรงขับที่อนุญาต:               สูงสุด 0.08 มม. (โหลด 450 กรัม)

รายละเอียดบรรจุภัณฑ์ 60HB112-01 Stepper Motor

หน่วยประเภท:      pices
น้ำหนักหีบห่อ:      1.900 กก.
ขนาดบรรจุ:        25 ซม. x 16 ซม. x 15 ซม. (9.84in x 6.30in x 5.91in)
